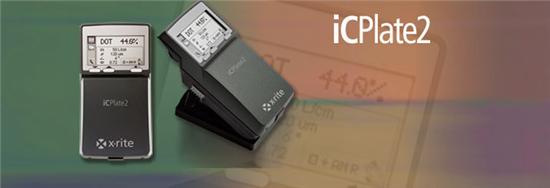

iCPlate2 - прибор для контроля качества офсетных печатных форм
Компактный и удобный прибор. Работает со всеми типами пластин: позитивными и негативными, аналоговыми и цифровыми (СТР). Измерения можно выполнять для всех типов растров: традиционных (АМ), стохастических (FM) и гибридных. Для считывания данных с печатной формы используется цифровая видеокамера высокого разрешения. На графическом дисплее отображаются результаты измерений и вид растровой точки. iCPlate 2 полностью соответствует требованиям FOGRA. Документация пользователя поставляется на русском языке. Возможности iCPlate2 могут быть расширены с помощью программы PlateQuality (функции статистики, документирования и обработки данных измерений).


Существуют две конфигурации iСPlate 2:
- iCPlate 2X с базовым набором функций,
- iCPlate 2XT с дополнительными функциями (кроме % растра измеряются линиатура, угол наклона, диаметр растровой точки, характеристика печатной формы и другие параметры).
Начать работу можно с модели iCPlate 2X, а затем при необходимости приобрести апгрейд (программный код) для его модернизации до iCPlate 2XT.


Основные технические характеристики

• Размер измеряемого образца 1.3 х 1.0 мм
• Разрешение видеокамеры 648 х 488 пиксел
• Диапазон измеряемых линиатур 65 - 380 lpi (26 - 147 лин/см)
• Дипазон измерения растровых элементов 10 - 50 мкм
• Повторяемость ± 0,5%
• Время измерения не более 3.4 сек
• Разрешение при измерении размера растровой точки 1 мкм
• Разрешение при измерении угла поворота растра 3 градуса
• Интерфейс RS-232 последовательный, скорость передачи данных 115 200
• Питание: 2 батареи 1.5 В (формат AA)
• Размеры прибора (ВxШxД) 43х73х145 мм
• Масса 400 г

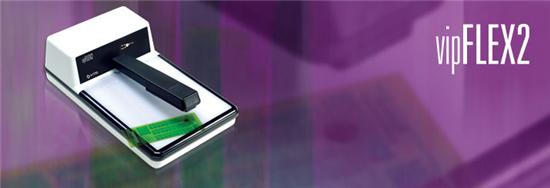

vipFLEX2 предназначен для визуального и инструментального контроля качества флексоформ (аналоговых и цифровых). В приборе используется видеокамера высокого разрешения, которая обеспечивает максимально точное измерение параметров растровой точки. Для обеспечения максимально высокого контраста между печатными и пробельными элементами формы, прибор оснащен красным (R), зеленым (G) и синим (B) источниками света.

Поставляемое вместе с vipFLEX2 программное обеспечение Plate Quality имеет широкий набор функций, позволяющий определять важнейшие показатели качества флексоформ. С помощью прибора vipFLEX и программы Plate Quality можно измерять все типы флексоформ и растровые структуры различных типов: регулярные растры (AM screeening), стохастические (FM screening), Samba screening и др. гибридные растры (Hybrid screening).  Прибор комплектуется эталоном vipFLEX Target, который позволяет выполнять тестирование и диагностику непосредственно на рабочем месте.

Функциональность:

• Относительная площадь растровых элементов (Dot Area)
• Геометрический размер (Dot  Size)
• Линиатура растра (Screen Ruling)
• Ширина линии (Line Width)
• Краевой фактор (Edge Factor)
• Фактор непропечатки (Dot void factor)
• Пятнистость (Mottle)
• Визуальный анализ (Visual analysis)
• Цифровое увеличение (Digital Zoom)
• Градационная  характеристика (Characteristic Curve).

Технические характеристики vipFlex2
